颚式破碎机产品结构及性能特点详解

发布时间:2024-1-22    本文被阅读 565 次

颚式破碎机产品结构及性能特点详解


作为移动式破碎站销售供应商,小编今天给大家介绍一下颚式破碎机产品结构及性能特点详解,感兴趣的小伙伴一起来学习一下。

在颚式破碎机设备上有两块颚,就是动颚与静颚。动颚悬挂在偏心轴上,可作左右摆动,偏心轴旋转时,连杆做上下往复运动。带动两块推力板也做往复运动,从而推动动颚做左右往复运动,实现破碎和卸料。此种破碎机采用曲柄双连杆机构,虽然动颚上受有很大的破碎反力,而其偏心轴和连杆却受力不大,所以工业上多制成大型机和中型机,用来破碎坚硬的物料。

1、机架

机架对于颚式破碎机来说是非常重要的,其主要是是上下开口的四壁刚性框架,用作支撑偏心轴并承受破碎物料的反作用力,要求有足够的强度和刚度,一般用铸钢整体铸造,小型机也可用好的铸铁代替铸钢。大型机的机架需分段铸成,再用螺栓牢固链接成整体,铸造工艺复杂。自制小型颚式破碎机的机架也可用厚钢板焊接而成,但刚度较差。

2、颚板和侧护板

颚板和侧护板是颚式破碎机中缺一不可的部件,定颚和动颚都由颚床和颚板组成,颚板是工作部分,用螺栓和楔铁固定在颚床上。定颚的颚床就是机架前壁,动颚颚床悬挂在周上,要有足够的强度和刚度,以承受破碎反力,因而大多是铸钢或铸铁件。

3、传动件

偏心轴是破碎机的主轴,受有巨大的弯扭力,采用高碳钢制造。偏心部分须精加工、热处理、轴承衬瓦用巴氏合金浇注。偏心轴一端装带轮,另一端装飞轮。

4、调节装置

颚破的调节装置有楔块式,垫板式和液压式等,一般采用楔块式,由前后两块楔块组成,前楔块可前后移动,顶住后推板;后楔块为调节楔,可上下移动,两楔块的斜面倒向贴合,由螺杆使后楔块上下移动而调节出料口大小。小型颚式破碎机的出料口调节是利用增减后推力板支座与机架之间的垫片多少来实现。

鄂式破碎机性能特点:

1、制造工艺先进

鄂式破碎机是结合国内外技术及厂家多年生产制造经验,选用优良制作材料打造而成;且采用有限元分析技术,设备具有更高的工作强度,有助于生产效率的提升。

2、轴承长久耐用

颚式破碎机轴承座采用整体式铸钢结构,能够保证与破碎机架完全匹配,同时也大大增强了轴承座的径向强度,较其他同规格破碎机,其偏心轴轴承更大更耐用,更高的承载能力和有效的密封轴承使寿命大大延长。

3、动颚质量可靠

颚式破碎机由更先进的动颚总成,使其更经久耐用,动颚总成采用高质量的铸钢件构成,并通过两个大型铸钢飞轮传动,此外重型偏心轴亦采用锻坯进行加工,这一切均使得颚式破碎机具有C凡的可靠性。

4、排料调整方便

颚式破碎机的破碎腔采用对称“V”形结构,使实际进料口宽度与名义进料口宽度相一致,更利于快捷方便的调整排料口,其中设备还装有楔块排料口调整装置,该装置比老式的垫片调整更简单、安全和快捷。

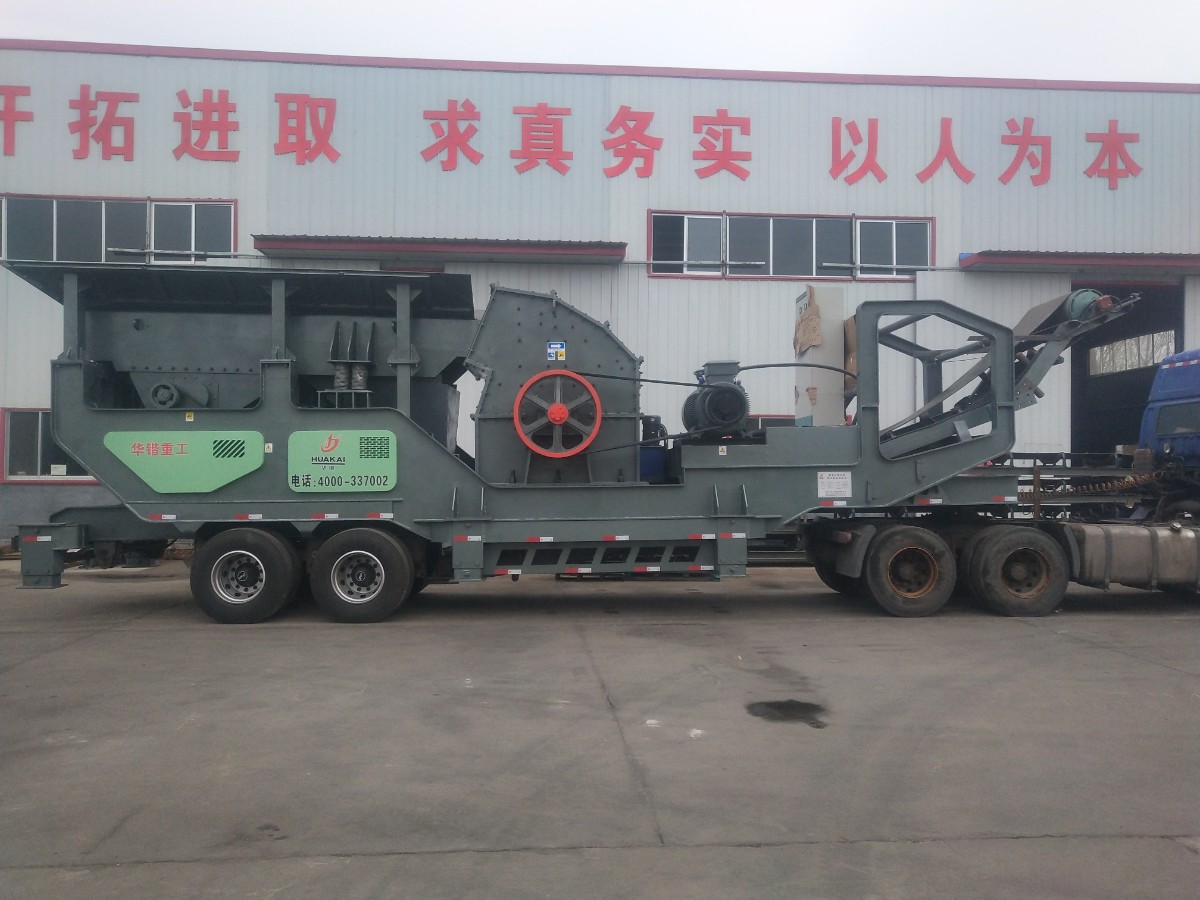

移动式破碎站销售供应商
